信捷PLC PWM 脈寬調制的指令詳解 案例

本技術中心 全國范圍內 承接自動化系統集成設計     成套控制柜的制作

承接機械設備的電器配套服務 編程 調試

承接  變頻器   伺服驅動器 PLC 觸摸屏  等控制器的電路板維修服

歡迎來電 商務洽談  技術交流

////////////////////////////////////指令詳解///////////////////////////////////

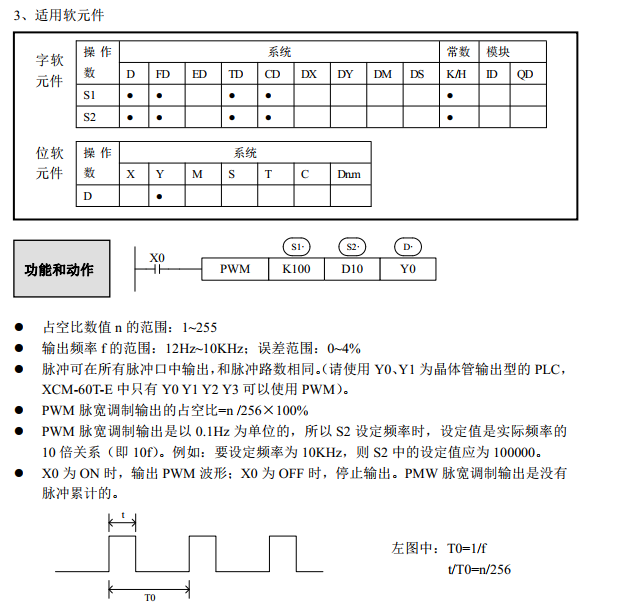

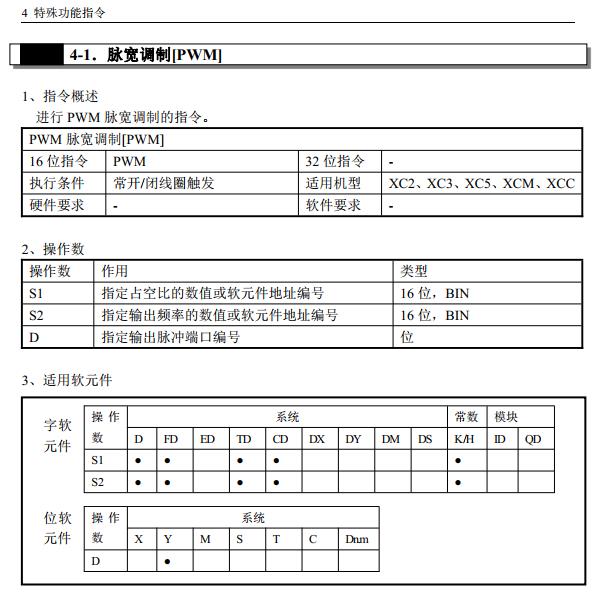

指令格式  PWM [ S1  ,S2  ,D]   16位指令格式

指令格式  DPWM [ S1  ,S2  ,D]   32位指令格式

       占空比數值   S1  數值范圍是1-256

       占空比為 =n/256*100%

      指定輸出頻率 數值   S2

      指定脈沖輸出端口 數據D  BIT  高速脈沖輸出端口 例如YO  Y1 端口  根據PLC類型選擇

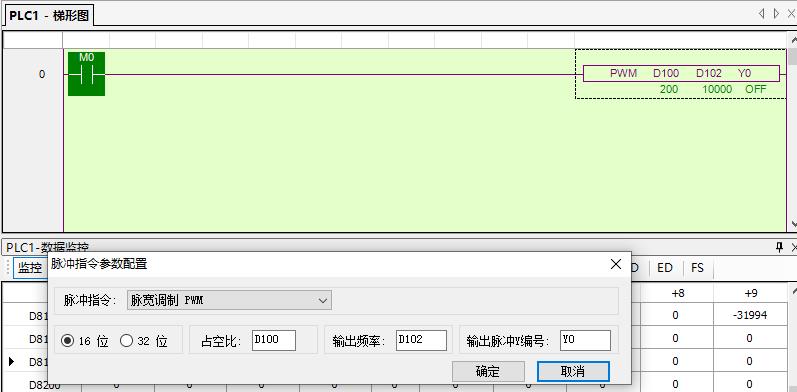

   指令在線測試：

指令執行條件  ：常開/常閉線圈     對應條件為1時 指令執行  為0時 指令禁止執行

指令執行過程中可以隨時修改脈沖輸出的頻率  脈沖輸出的占空比

注意：如果利用此脈沖控制伺服   修改脈沖的占空比  不能修改伺服的速度   修改脈沖的頻率才能修伺服的速度

占空比數值為0或者256時  為脈沖的兩個極端數據 0 ：一直低電平  256 一直高電平

//////////////////////////////////////////////////////////////////////////////////////////
